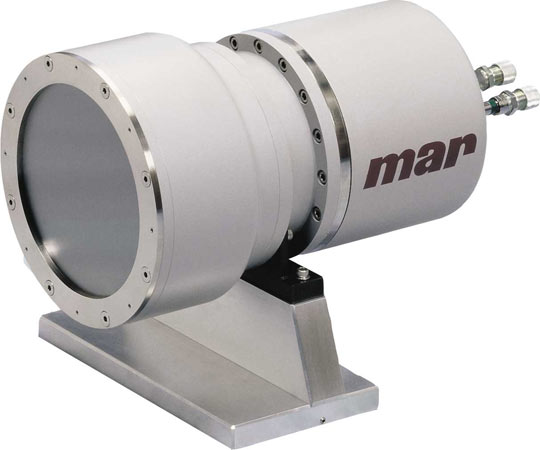

SX-165 CCD Detector

MarXperts se enorgullece de ser distribuidor (fuera de las Américas) de los detectores de rayos X basados ​​en CCD de área grande más avanzados del mundo fabricados por Rayonix, LLC, Estados Unidos. Los detectores de la serie SX son los únicos detectores de rayos X CCD que son ideales tanto para los sincrotrones como para las fuentes de rayos X de ánodo rotatorio. El SX-165 cuenta con una superficie activa circular de 165 mm de diámetro y un chip CCD versátil de alta resolución. El SX-165 es la versión actualizada del muy exitoso detector de rayos X marCCD. Desde la cristalografía macromolecular a la dispersión de rayos X de ángulo pequeño (SAXS), el SX-165 es conocido en todo el mundo por su calidad de imagen sin igual y su excelente fiabilidad. El SX-165 conserva el mismo diseño y construcción que el marCCD, pero cuenta con un controlador mejorado y mejorado y una ganancia más alta. También tiene un modo frameshift de lectura para la resolución de imágenes en el orden de milisegundos. El SX-165 se puede utilizar con o sin el goniostato mardtb.

Highlights:

• CHIP SENCILLO, SUPERFICIE DE DETECCIÓN GRANDE:>
  TEl SX-165 utiliza un chip de 4kx4k, permanentemente unido a una única conicidad de fibra óptica, por simplicidad y confiabilidad. El diseño monolítico cuenta con una gran forma circular de 165 mm de diámetro con un chip CCD cuadrado.
• BAJO RUIDO, LECTURA RÁPIDA:
  La electrónica personalizada proporciona un ruido de lectura extremadamente bajo a altas velocidades de lectura. El SX-165 lee el chip de cuatro canales simultáneamente, resultando en una imagen de 2048x2048 píxeles en 2,5 segundos con menos ruido de lectura que cualquier sistema detector comparable.
• BAJA TEMPERATURA, BAJA CORRIENTE OSCURA:
  El chip CCD en el SX-165 se refrigera a -70 ° C y se protege dentro de una cámara sellada de vacío. La corriente oscura resultante, menos de 0.01e- / pixel / sec., permite exposiciones suficientemente largas para la recolección de datos de cualquier cristal en cualquier fuente de rayos X. El sistema de refrigeración requiere sólo una toma de corriente estándar y no hay agua de refrigeración.
• CALIBRACIÓN:
  El SX-165 está calibrado correctamente antes de la entrega. Debido a la unión permanente entre el cono de fibra óptica y el chip CCD, el instrumento no requiere recalibración de rutina.
• ESTUDIOS RESUEKTOS EN TIEMPO:
  Un modo de recopilación de datos recientemente desarrollado con el SX-165 hace que tomar los marcos de datos separados por sólo milisegundos sea posible. El modo "Frame-shift" utiliza parte del chip CCD para imágenes y el resto para el almacenamiento de datos. Después de recoger la primera imagen en la secuencia, el CCD se activa para cambiar rápidamente un número configurable de filas de píxeles, exponiendo filas nuevas para la siguiente imagen. Otros disparadores pueden hacer que el CCD cambie una y otra vez hasta que el CCD esté lleno. A continuación, lee todo el CCD a la velocidad estándar, y produce una imagen corregida que muestra un collage de las exposiciones por separado.

Especificaciones:

• Detector:
  • On-chip hardware binning - selecionable por software
  • Fosforo: Gd2O2S:Tb <40 μm
  • Circulo cerrado de refrigeracion a -80°C
  • Sensores CCD se seleccionan en cuanto bajo ruido y bajo número de defectos cosméticos. Todos los defectos son corregibles y permanentemente mapeados y corregidos por nuestro procedimiento de calibración de fábrica. Las cónicas de fibra óptica son de vidrio bajo de torio con absorción extra mural (EMA) seleccionada para distorsiones geométricas.
• Sistema de Control y Coleccion de Datos:
  • Controlador propietario PCI de nivel de kernel
  • Transferencia directa de datos, en tiempo real, a memoria de estación de trabajo sin implicación de CPU de estación de trabajo
  • Entrada digital aislada ópticamente para el disparador externo del obturador y / o la lectura
  • Salida digital aislada ópticamente como disparador para el controlador de obturador externo
  • Circuito de excitación de alta corriente para obturador de solenoide externo (pulso abierto 24V, retención 3V).

Datos técnicos:
