mar345= - Detector de Placa de Imagen
-
El detector de placa de imágen más rápido jamás construido!
Tiempo de lectura para 180 mm diámetro: 9 segundos
"Since upgrading to the mar345s we only use the new fast scan modes. Great improvement!"
Dr. Ingo Korndörfer, Head of Crystallography, Crelux GmbH, Munich -

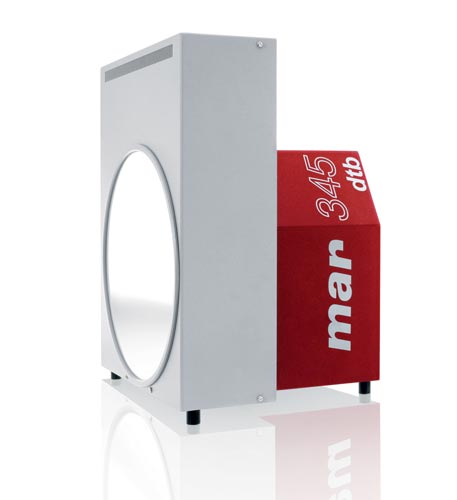

mar345= sobre goniómetro mardtb
-

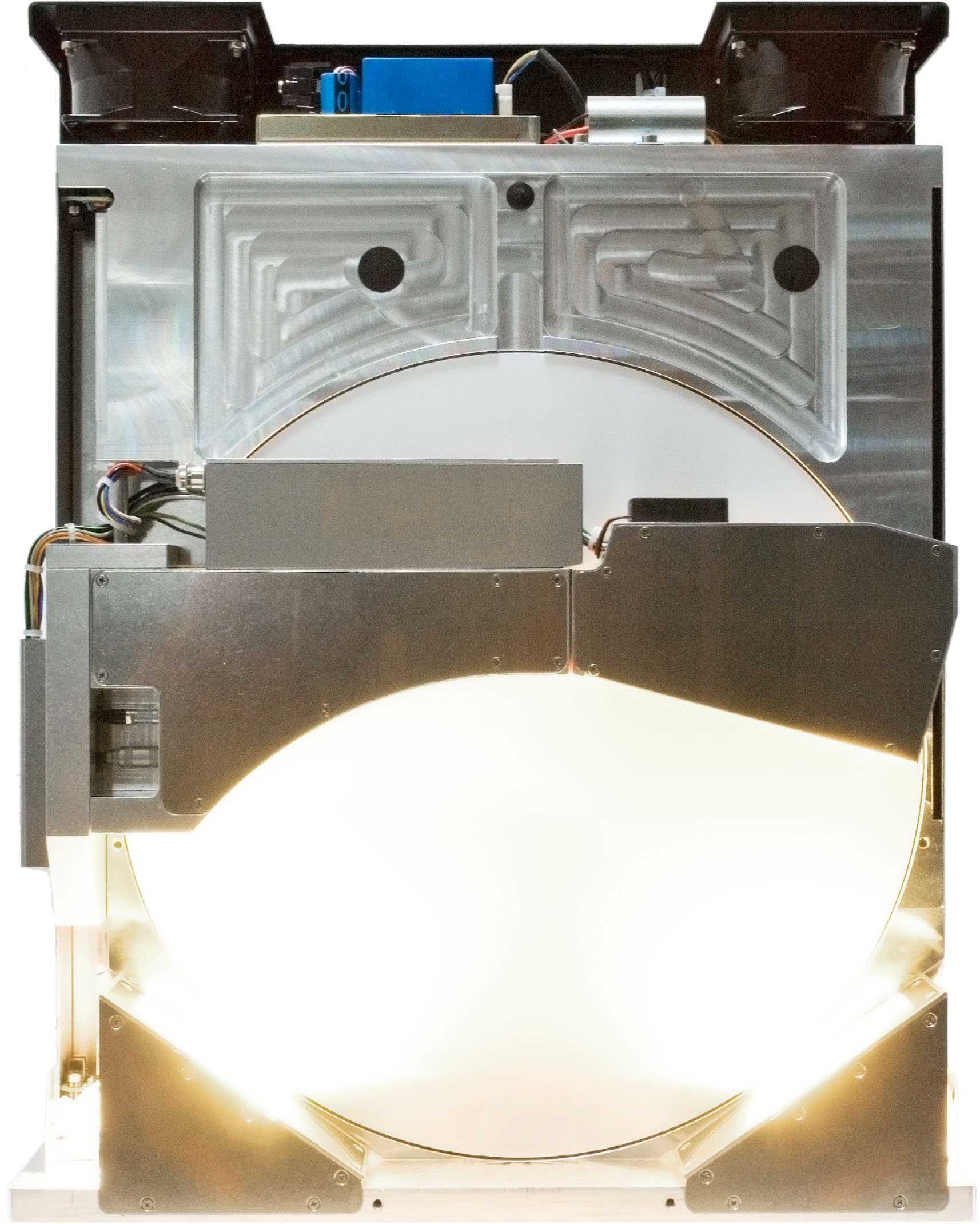

mar345= en acción
-

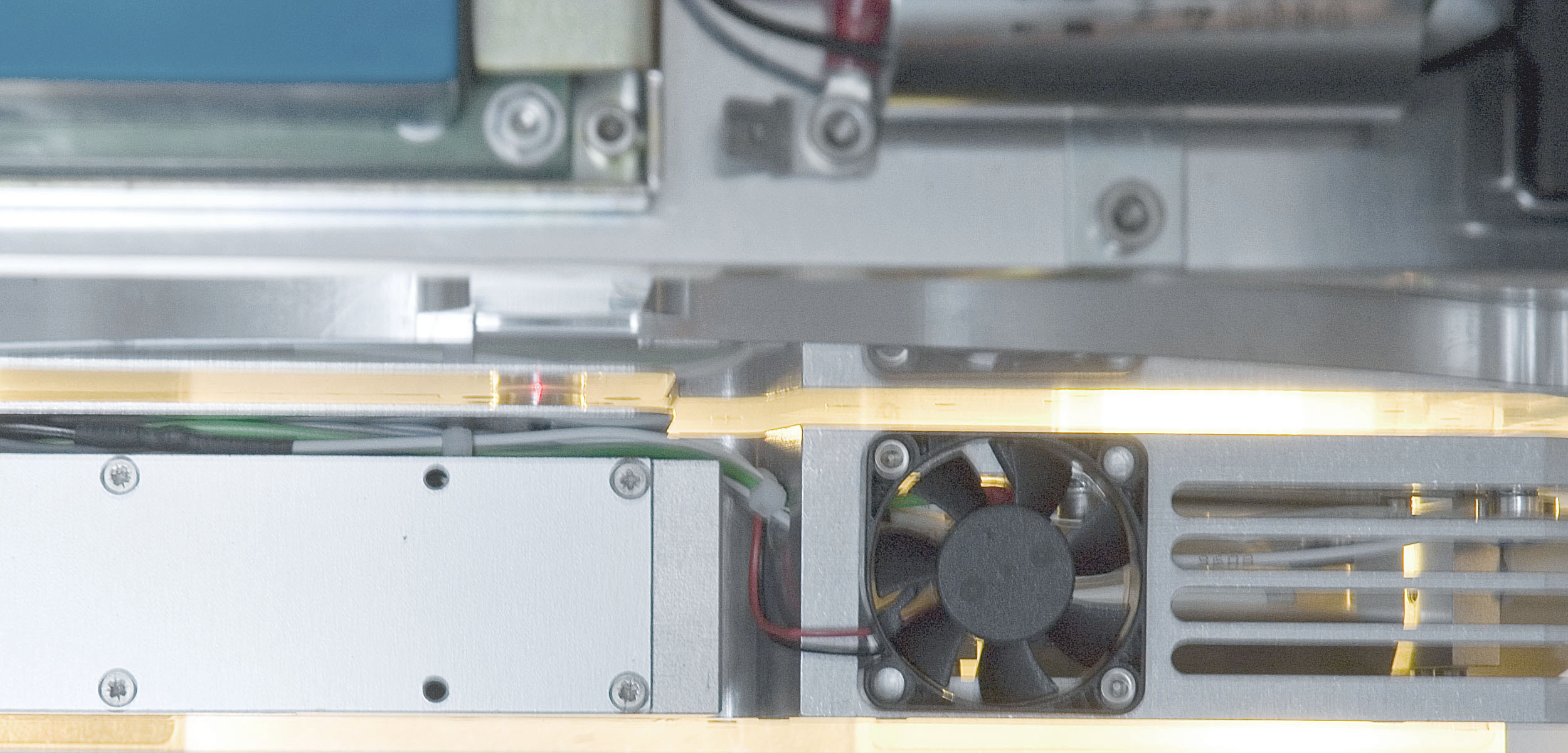

mar345= : vista desde arriba de la cabeza de lectura
-

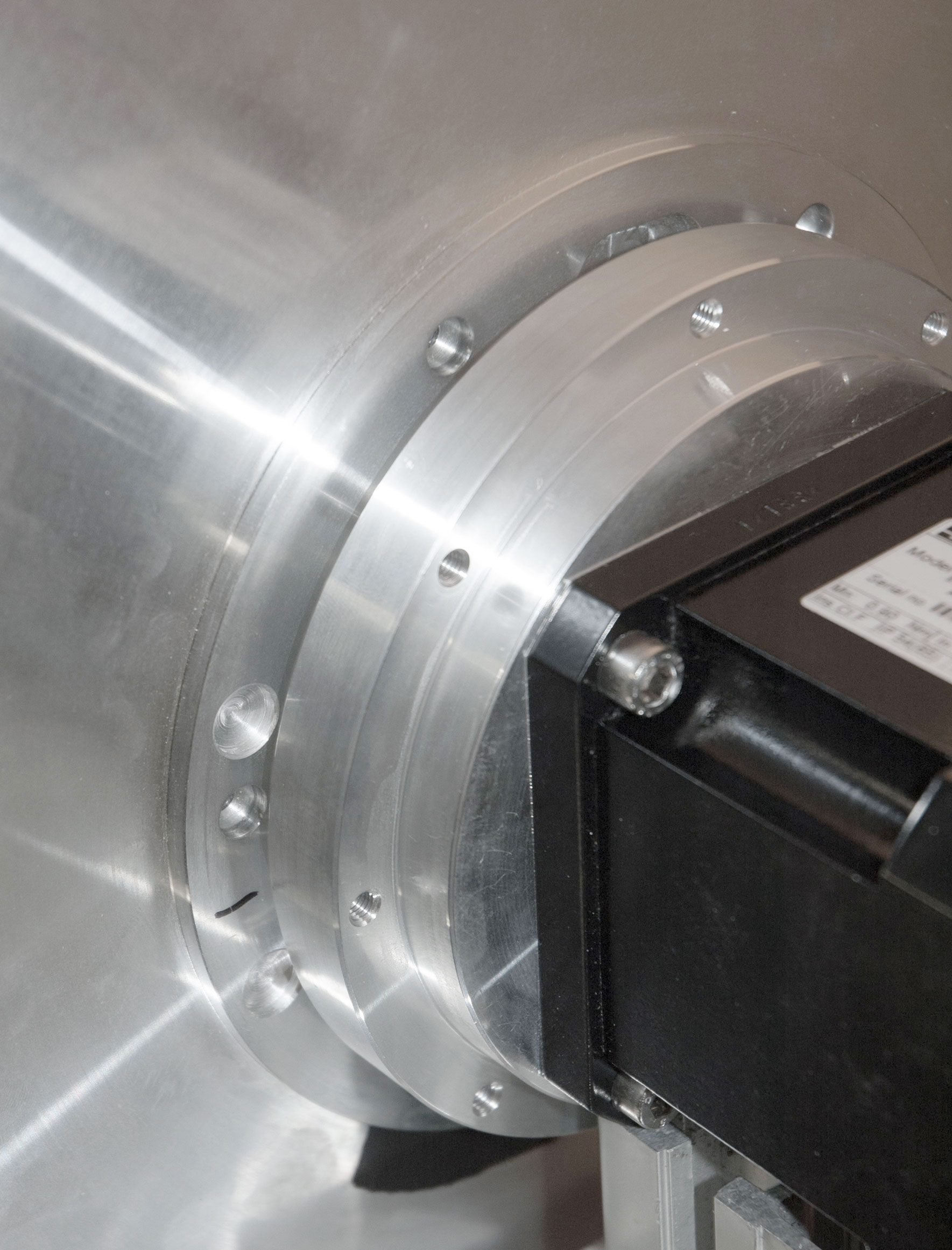

Detalle del mar345= : motor de la placa de imagen
Vision General:
A la vanguardia del moderno trabajo de estructura de rayos X, el sistema de detección de placa de imagen mar345 te ofrece la mejor opción para grabar imagenes de difracción de pequeñas moléculas así como cristales de proteínas. Además, es una potente herramienta para su uso en los campos de difracción de polvo, análisis de textura, dispersión de ángulos pequeños, difracción de fibra y neutrones. Desde su introducción a principios de 1997, el impacto en la comunidad científica ha sido extraordinario. Cerca de 420 instrumentos se han instalado hasta hoy. Se pueden encontrar en casi todos los sincrotrones alrededor del mundo donde se utilizan como caballos de batalla para todo tipo de experimentos de difracción. Asimismo, son muy populares en los institutos de investigación tanto comerciales como públicos. No vas a encontrar un detector de rayos X con una mejor relación precio / rendimiento!
Mejoras en el detector mar345=
Sí, sabemos que realmente quieres ver una imagen de difracción tan pronto como la exposición haya terminado. Esta es la razón por la que seguimos pensando en cómo mejorar el ya rápido detector de placa de imagen mar345. Ahora, el mar345 no es un detector de píxeles, pero tenemos una buena solución para las muestras de detección rápida. Introducimos un nuevo modo de exploración ultrarápido de 150 μm que reduce claramente el tiempo de lectura típico en un factor 2 comparado con el modo de exploración estándar de 150 μm. ¡La calidad de los datos en los nuevos modos de exploración rápida es tan buena como la del modo de exploración estándar!
Nueve segundos (!!!) para una lectura de 180 diámetros: ¡este es el récord mundial! Y sólo 30 segundos para el diámetro completo de 345 mm también.
¿Realmente deseas recopilar sus datos en un pequeño detector de píxeles con una redundancia muy baja y una superficie de detección tan pequeña? ¿De verdad quieres tener que exponer tus cristales tanto más de lo necesario? ¿Realmente piensas que un detector de píxeles es un dispositivo rápido de recolección de datos si no tienes un sincrotrón en casa? Habla con nosotros: ¡te explicaremos la diferencia!
Si deseas ver más detalles, echa un vistazo a la nota de aplicación más reciente "Comparison of the fast and fine read-out modes of the mar345s image plate detector".
Upgrade del mar345 al mar345= :
La mayoría de los detectores mar345 existentes se pueden actualizar al mar345=. La actualización consiste en sustituir el controlador del detector e instalar un nuevo software. Esto es fácil de hacer dentro de 30 minutos. Ningún conocimiento experto es requerido. Entonces, ¿por qué no pides una oferta hoy?
Highlights:
| Velocidad | Los tiempos de lectura varían desde tan sólo 9 segundos para un área de 180 mm de diámetro hasta 30 segundos para un área de 345 mm de diámetro cuando se utilizan los nuevos modos de lectura rápida. |
| Superficie: | Diámetro enorme de 345 mm |
| Rango dinámico: | Cada píxel de la imagen de salida consta de 2 datos digitales cuando se utilizan los modos de lectura de 150 micras. Esto hace un rango dinámico de 17 bits reales, es decir, 1: 131,071. |
| Sensibilidad: | El material de la placa de imagen en sí mismo es sensible para una amplia gama de energías de fotones de rayos X de hasta 4 keV (3 Ang.) Hasta 100 keV (0.012 Ang.). Esta propiedad permite que el detector se utilice para una gran variedad de aplicaciones - con un revestimiento especial de Gd incluso para difracción de neutrones. |
| Eficiencia: | El sistema de lectura del detector de placas de imagen mar345s es único en su uso de un solo láser de 85mW de alto rendimiento que entrega más de 0.8μJ / píxel en la placa. Esto asegura que un porcentaje extremadamente alto (> 95%) de los centros atrapados se transformen en luminiscencia fotoestimulada. |
| Ruido: | Como no hay corriente oscura o corriente de fuga, el ruido intrínseco del sistema es <= 1 equivalente de fotón! |
| Diseño: | Todas las necesidades del detector se encuentran dentro del instrumento. La única conexión al mundo exterior es un cable Ethernet a su computadora. ¿Podría un detector de placa de imagen ser más compacto? |
| Calibración: | Antes de ser enviados, los instrumentos son cuidadosamente calibrados en nuestro laboratorio. En el curso de ese proceso se genera una tabla de corrección que permanecerá válida durante toda la vida útil del escáner. Durante todo ese proceso, aplicamos estrictamente una política sin compromisos. Esto asegura que los instrumentos vayan al cliente en perfecta forma y completamente probados para todas las funciones. |
| Confiabilidad: | Después de muchos años de operación de servicio pesado en muchos sincrotrones y laboratorios universitarios estamos seguros de decir: no hay nada que se compara con la fiabilidad de los escáneres mar345. |
| Costo de propiedad: | Nuestros detectores y goniómetros son reconocidos por su fiabilidad. Debido a este hecho y debido a la excelente capacidad de servicio de nuestros productos, los costos reales de propiedad de nuestros instrumentos son muy inferiores a los de nuestros competidores. |
| Software: | Fácil de usar y versátil. Además de software de procesamiento de datos de última generación sin costo alguno. Nuestra política de distribución de software realmente hace la diferencia! |
Configuraciones:
 |
mar345dtb: El detector mar345s está montado en un goniostato mardtb. El mardtb "desktop beamline" cuenta con un sistema de alineación de vigas completamente automático y más de 10 motores, incluyendo un conjunto de "PHI invertido" y una rotación de 2 teta. El sistema mar345dtb es un sistema completo de recolección de datos que puede ser operado con cualquier fuente de rayos X (tubos sellados a sincrotrones), siendo la combinación más rentable el sistema marYX2G. |
 |
marYX2G: Detector mar345s con un goniostato mardtb en combinación con un generador microfoco marμS. Este sistema es la opción perfecta, cuando los costos de propiedad y los problemas de mantenimiento entran en juego. A pesar del bajo precio, el sistema es muy adecuado para la selección de muestras, pero también para la recolección completa de datos de pequeños cristales. |
 |
Stand-alone: Debido a su diseño compacto, el escáner se puede integrar fácilmente en cualquier configuración de recolección de datos de rayos X. La electrónica del escáner proporciona una señal TTL para operar un obturador. También proporciona una fuente de alta tensión (para la alimentación de cámaras de ionización), así como apoyo para 3 motores paso a paso. Por tanto, mediante el software proporcionado, el escáner puede controlar un experimento completo. |
Especificaciones:
| Diametro de placa | 345 mm |
| Superficie usable | 93.480 mm² |
| Diámetro de lectura/td> | Seleccionable por software: 180, 240, 300 o 345mm |
| Tamaño de píxeles | Seleccionable por software, 3 variantes: a) 150 µm fino y 150 µm rápido b) 100 µm fino y 150 µm rápido c) 100 µm fino y 150 µm fino |
| Sensibilidad | 1 foton de rayos X por unidad ADC a 8 keV |
| Rango de energía: | fotones de 4 keV a 100 keV |
| Ruido intrínseco | < 1 equivalente de foton |
| Rango dinamico |
1 : 131.000 (17 bits)
|
| Fósforo | BaFBr:Eu2+ |
| Interfaz de comunicación | Ethernet (RJ45), 10MB/s |
| Lámpara de borrar | 1 lámpara de halógeno: R7S 11x118mm, 500W 2 lámpara de halógeno: R7S 11x80mm, 250W Tiempo de vida: 2000 horas (approx 100.000 lecturas) |
| Dimensiones (H x W x L) | 515 mm * 398 mm * 350 mm |
| Peso | 53 kg |
| Consumo de energia | approx. 1000 Watt |
| Alimentación | 120 / 240V (7.5 A) |
| Temperatura ambiental | 4 - 24 ° |
| Humidad maxima: | 70 % |
Tiempos de lectura:
El sistema de lectura patentado combina un movimiento constante de la cabeza de lectura (que conduce desde el borde hasta el centro de la placa) con una rotación acelerada de la placa. La velocidad de rotación real es inversamente proporcional a la distancia actual del sistema de recogida al centro de la placa. Este procedimiento único de lectura en espiral asegura tiempos de lectura de píxeles constantes en una gran área de la placa. La velocidad de rotación máxima de la placa es 3800 rpm.
El detector mar345s se puede pedir en 3 variantes, cada una con una combinación de 2 modos de lectura diferentes:
a) 150 µm fino y 150 µm rápido
b) 100 µm fino y 150 µm rápido
c) 100 µm fino y 150 µm fino (estandar del detector mar345)
| Diametro placa [mm] |
180
|
240
|
300
|
345
|
||||||||
| Scan mode |
Fino
|
Fino
|
Rápido
|
Fino
|
Fino
|
Rápido
|
Fino
|
Fino
|
Rápido
|
Fino
|
Fino
|
Rápido
|
| Tamaño de pixel [µm] |
150
|
100
|
150
|
150
|
100
|
150
|
150
|
100
|
150
|
150
|
100
|
150
|
| Tiempo de lectura [sec] |
26
|
34
|
9
|
39
|
53
|
15
|
56
|
77
|
23
|
68
|
108
|
30
|
| Tiempo total [sec] |
34
|
42
|
27
|
48
|
62
|
34
|
66
|
87
|
43
|
80
|
108
|
53
|
Especificacions ordenador:
| CPU | Pentium Pro 200Mhz o mejor (Intel, AMD, etc.) |
| Memoria (RAM) | >= 512 MB |
| Disco duro | >= 20 GB |
| Tarjeta de video: | Colores de 24-bit con >= 1280x1024 pixels |
| Tarjeta de red: | Dedicada >= 10 Mbit/s con número de IP 192.0.2.2 |
| Tarjeta de TV: | Opcional para goniómetro mardtb |
| Sistema operativo: | Linux: Ubuntu Bajo pedido: Mac OS X, Windows 10, otros tipos de Linux |
| Componentes requeridos por s.o.: | X-windows, X11-environment, openmotif libraries |
- El ordenador tiene que llevar una tarjeta de red puesta al número IP de 192.0.2.2.
- En el momento de la instalación, se espera que los ordenadores sean TOTALMENTE FUNCIONALES.
- Para el uso con el goniómetro mardtb una tarjeta TV es muy sugerido. MarXperts sólo admite esta función en Linux. Modelos recomendados: Hauppauge WinTV Express o Asus MyCinema P7131 (versión PCI). Consulte la web para ver si su tarjeta seleccionada es compatible con Linux.
Descargas y manuales:
- Folleto del producto completo (pdf: 800 kB)
- PFolleto del producto corto (pdf: 150 kB)
- Owner's Guide (pdf: 3.3 MB)
- Manual del programa mar345 (html, ingles)
- Application note mar.AN27Oct14 (pdf: 1.7 MB)
"Comparison of the fast and fine read-out modes of the mar345s image plate detector" - Esquema de la placa de montaje para for goniometros ajenos (71,7 KB)
