PILATUS3混合光子计数探测器

PILATUS3 R 1M: 2 x 5模块，169 x 180毫米有效区域，981 x 1043像素，7毫秒读出时间
PILATUS3 R 1M
  • 2 x 5 modules
  • 169 x 180 mm active area
  • 981 x 1043 pixels
  • 5 frames/second
mardtb
  • Travel range along beam: 45 - 395 mm
  • 2-theta range: 0 - 30 deg.
  • Max. resolution with Cu-Ka: approx 1.1 Ang.
PHI-axis:
  • Resolution: 0.002°
  • Speed: 1°/sec
  • Sphere of confusion: < 10 μm
Crystal monitor

Built-in monitor (7'') for sample centering

Cryo cooler
Oxford Cryosystems cooler: 700/800/1000 series

瑞士DECTRIS AG公司生产的探测器所采用的混合光子计数技术自推出以来，已成为晶体学和其它X射线衍射领域及同步辐射应用的领先技术。PILATUS3 R系列探测器是专为实验室使用而设计的。从技术上讲，除了帧率稍小外，它们与同步辐射光源用探测器相同，可以满足大多数实验室需求。

marXperts为PILATUS3系列探测器与我们的mardtb测角仪提供全面支持。事实上，任何大小的PILATUS3探测器（高达2M系统）都可完美集成安装在mardtb上，数据采集也全部集成到我们的数据采集软件中。

重点内容

速度

7毫秒的极短读出时间允许精细的φ切割和无快门的数据采集。

像素大小

172μm的小像素

灵敏度

极高，由于直接转换， 可得到小斑点，I/σ好，没有点扩散。

噪声

几乎没有读出噪音。

动态范围

非常高（20比特）。

  • PILATUS3 R 1M

    2 x 5模块，169 x 180毫米，981 x 1043像素

    扩大
  • PILATUS3 R 200K

    2个模块，84 x 106毫米，487 x 619像素

    扩大

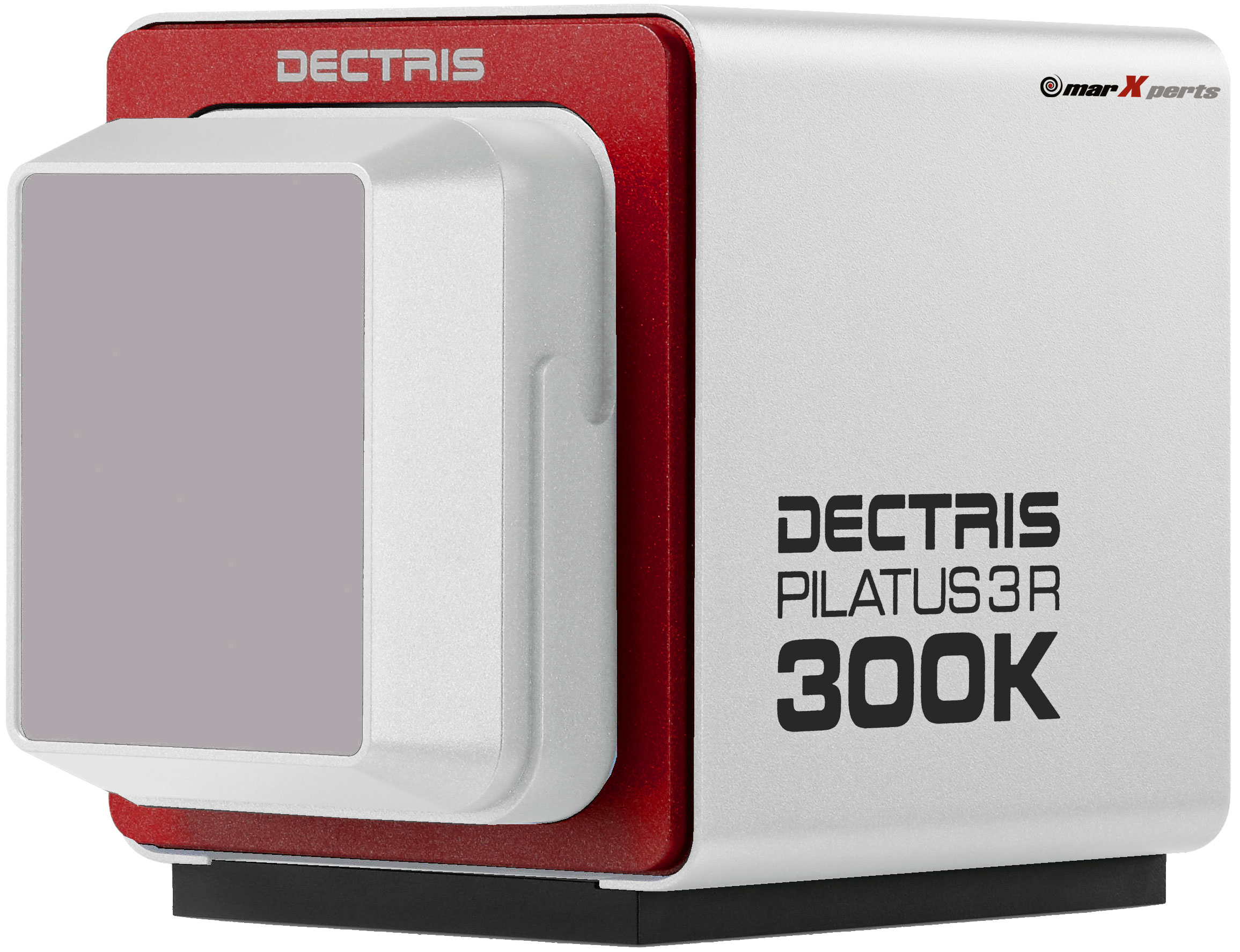

  • PILATUS3 R 300K

    3个模块，84 x 106毫米，487 x 619像素

    扩大

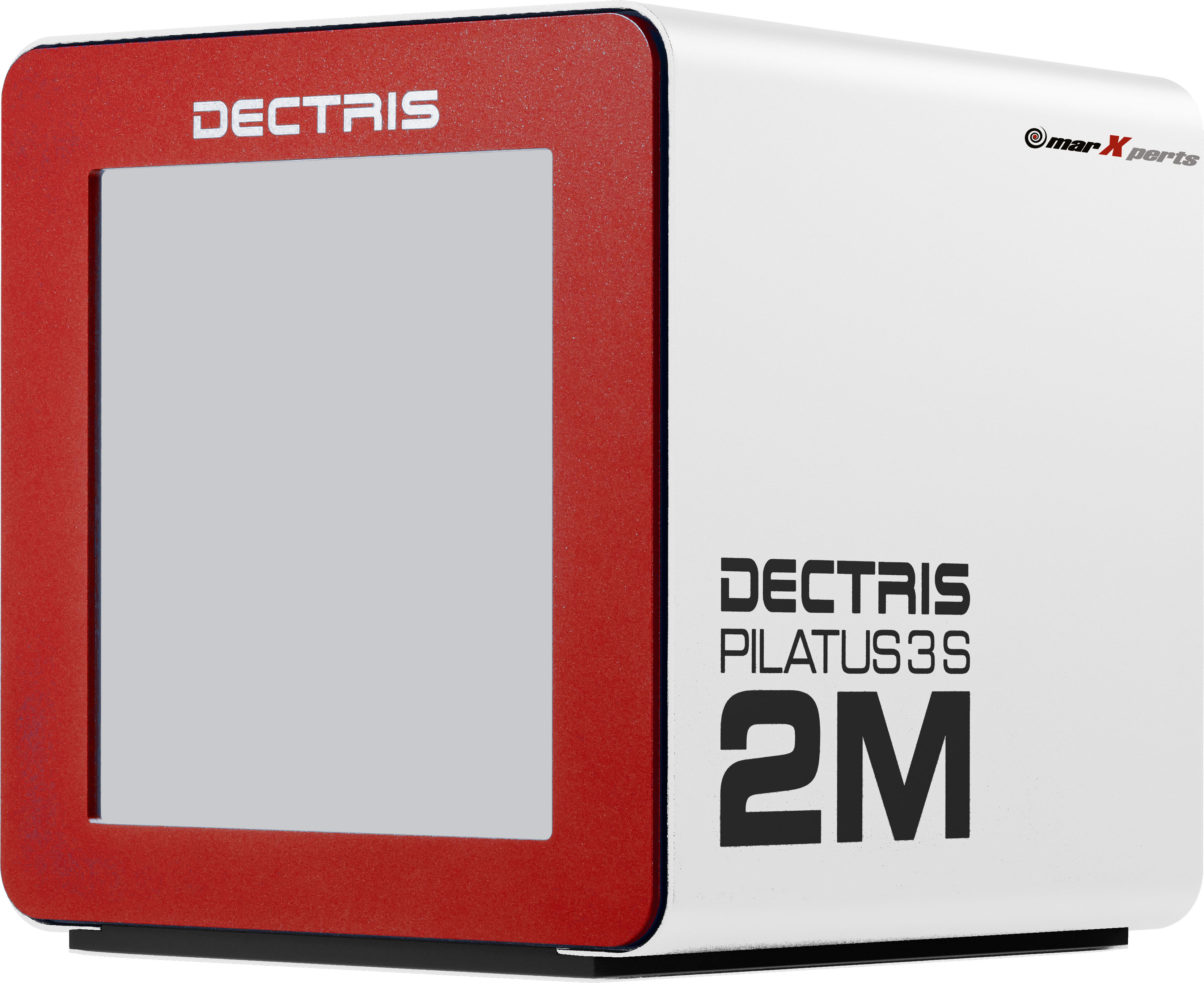

  • PILATUS3 S 2M

    3 x 8模块，1475 x 1679像素，25 Hz

    扩大

    配置

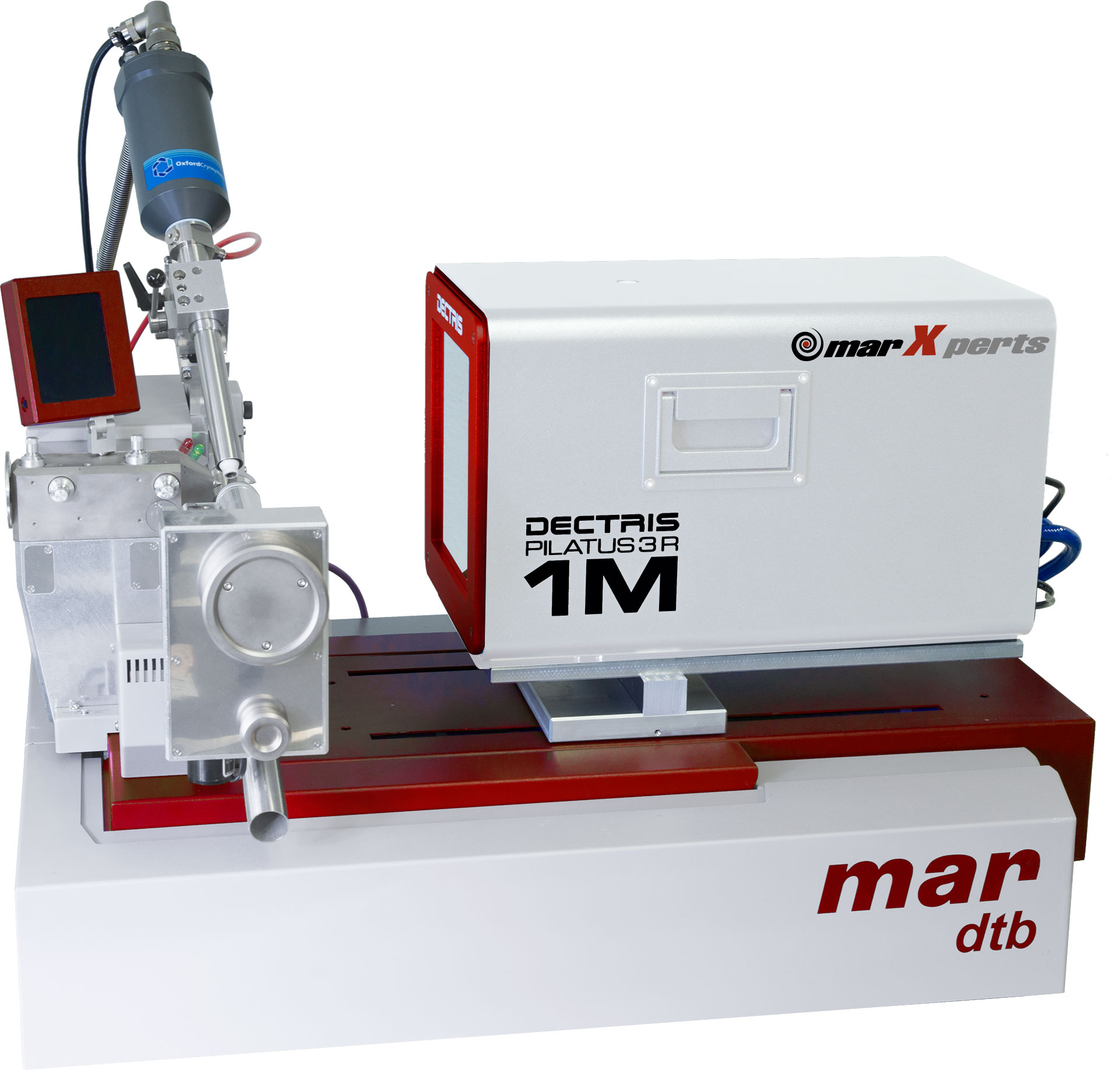

    mardtb desktop beamline with PILATUS3 R 1M detector mar200K/300K/1M/2M:

    PILATUS3 R 200K-A, 300K, 1M或2M探测器安装在一个mardtb goniostat。mardtb "桌面光束线 "具有全自动光束准直系统和10多个电机，包括一个 "倒PHI "组件和一个2-theta平台。mar200K系统是一个完整的数据收集系统，可以与任何X射线光源（从封闭管光源到同步辐射加速器）一起配套使用，最经济的组合是marYX3G系统。

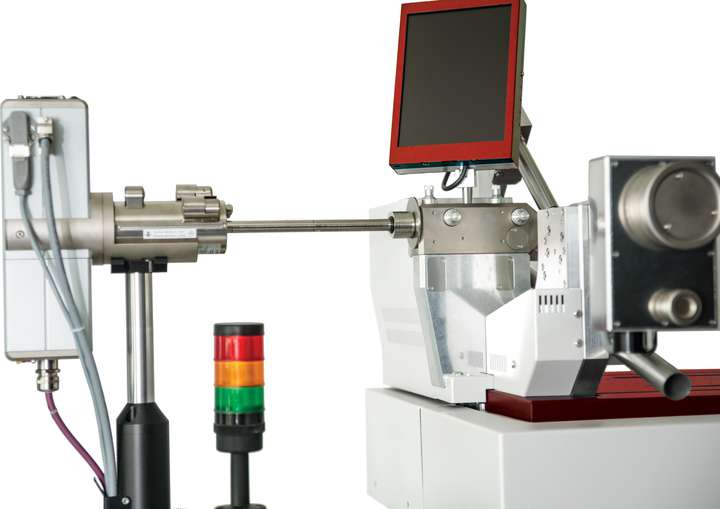

    marmuX2G Data Collection System marYX3G:

    一个PILATUS3 R 200K-A、300K或1M探测器与一个mardtb goniostat结合，并与marµX微焦发生器相组合。当用户希望其维护成本可控时，该系统是完美的选择， 且价格实惠，该系统非常适用于快速筛选实验，也适用于小晶体的完整数据收集和其他类型的衍射实验。.
    Excillum MetalJet X-ray source metaljet:

    如果你的目标是拥有用于实验室的终极性能设备， MetalJet X射线光源与PILATUS3 R 1M探测器和mardtb goniostat的组合是目前你可获取的最优选择。Excillum的专利MetalJet技术在亮度方面胜过任何其他传统的X射线光源， 是同步辐射的真正替代品。请与我们联系以了解更多详情!

    mar345dtb 的升级

    现有的mar345dtb探测器系统可以很容易地用PILATUS3探测器进行升级，即mardtb可以与PILATUS3 200K-A、300K或1M探测器配置使用， 直到2M的探测器!  当使用小型PILATUS3 200K-A探测器时，可以将该探测器安装在mar345探测器的前面。在实验中，用户可以很容易地拿走小的200K探测器，这样， 当需要大的探测器时，可以使用大的mar345图像板探测器。

    应用说明

    一个令人兴奋的实验是用marYX2G X射线光源系统完成的，该系统由marYS X射线光源、mardtb goniostat和PILATUS3 R 200K-A探测器组成。该装置已被用于在室温下用毛细管安装的溶菌酶晶体进行快速数据收集。四个小时的数据收集足够用于SHELX软件包进行非初始相位分析。更多信息请见应用说明AN12Mar15或下载pdf文件。

    另一个实验是用PILATUS3 R 1M探测器进行的，同样是安装在marYX2G  X射线数据收集系统上。这一次，一个更小的冷冻溶菌酶以类似的方式被用于ab-initio结构解析。请下载pdf文件mar.AN31Jul15.pdf了解更多信息。

    PILATUS3 R系列的规格


    200K-A

    300K

    1M
    Number of detector modules 2 3 2 x 5
    Read-out speed [msec] 7 7 7
    Max. frame rate [Hz]: 20 20 5
    Active detector area [mm]: 83.8 x 70.0 83.8 x 106.5 168.7 x 179.4
    Number of pixels: 487 x 407 487 x 619 981 x 1043
    Dead area [%]: 4.3 5.5 7.2
    Pixel size [µm] 172 x 172
    Dynamic range
    1 : 1.048.576 (20 bits)
    Outside dimensions (H x W x L) 156 x 155 x 284 158 x 193 x 262 265 x 286 x 455
    Weight [kg] 5.4 7.5 25
    Cooling Air-cooled Water-cooled Water-cooled
    Power consumption [W] 30 30 165
    计算机要求
    CPU Intel or AMD, ≥ 2GHz, ≥ 4-cores
    Memory (RAM) ≥ 8 GB
    Disk space ≥ 512 GB
    Monitor: 2560 x 1440 pixels (WQHD) or better (4K)!
    Network card: Dedicated >= 1 Gbit/s
    TV-card: Optional feature for mardtb goniometer
    Supported OS: Linux: Ubuntu
    On request: Mac OS X, Windows, other Linux flavours
